以下內容中的圖示均以毫米（mm）為單位。

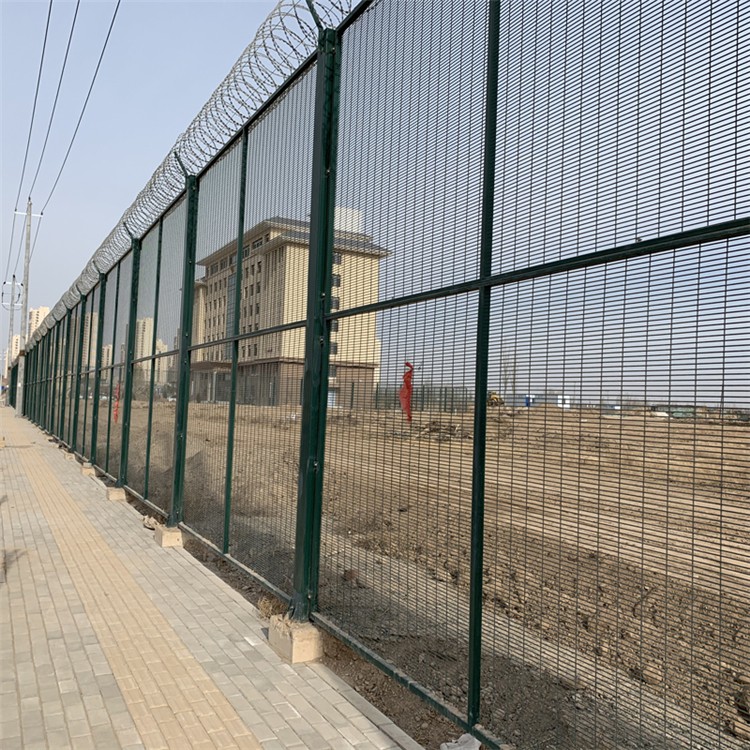

1. 監獄隔離網主要由立柱、片網、壓板、橫桿、Y型支架以及連接螺栓等構建組成。

2. 隔離網的安裝高度，詳見立面圖。立柱中心之間的距離為2520+5mm。

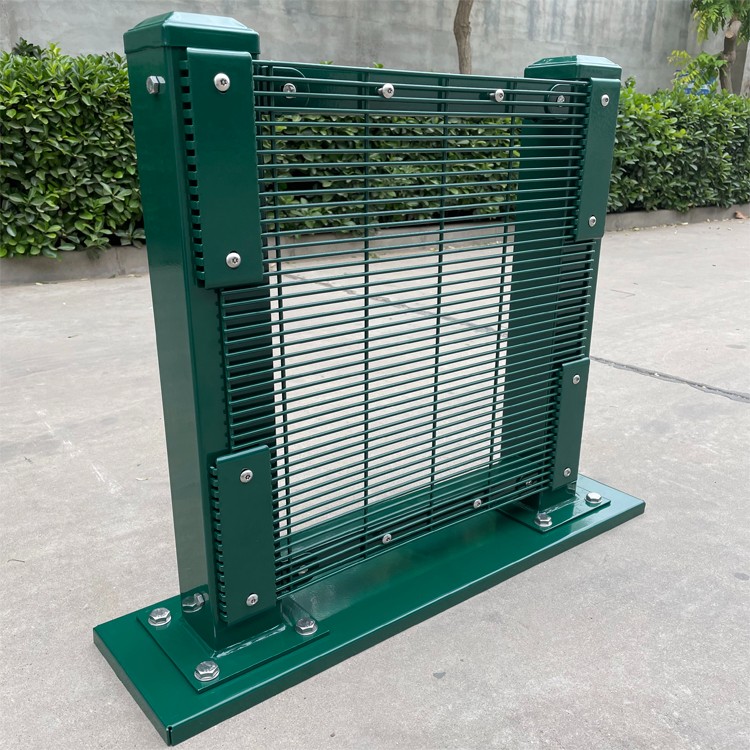

3. 立柱采用“M"型冷型鋼立（含壓板），材料為連續熱鍍鋅板，鍍鋅量為270/m2（雙面）。立柱截面為60*80*2.0mm，立柱的兩邊設有安裝排孔，孔間距為25mm，與齒扣式壓板匹配咬合，壓板齒間距為25mm，厚度為2mm。

4. 監獄隔離網片網順部設置橫桿，橫桿采用32*1.5mm熱鍍鋅方管，材質為Q235，鋅量120g/m2（雙面）。橫桿用專用連接件與立柱頂部連接，橫桿面用3個防拆螺栓與網片頂部固定。

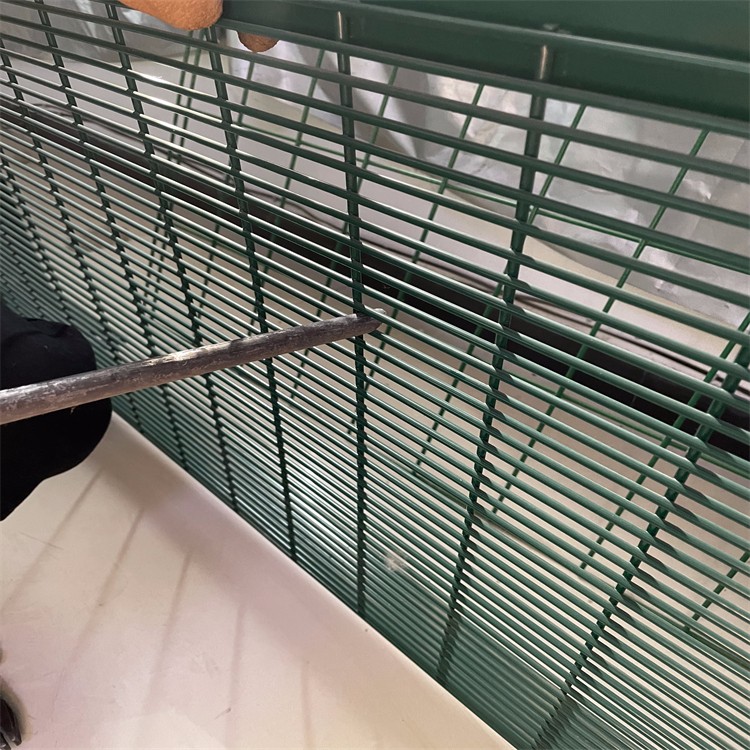

5. 監獄隔離網片網采用冷拔熱鍍鋅絲制作，電阻熔悍制成。鋼絲直徑在監墻兩側、勞動區與生活區分處隔離網采用4mm+4mm，其它部位采用3.5mm+4mm。鍍鋅量均為120g/m2。網片的高度詳見立面圖，寬度為2500mm，網格規格為100*12.5mm。

6. 監獄隔離網的立柱、片網、壓板以及橫桿的表面采用高附著力熱固性聚醋粉，涂層厚度大于80um。

7. 監獄隔離網的基礎采用C30混凝土現澆（可預制），預留150*150*500mm的立埋入孔。立柱入后二次澆筑固定，埋入深度詳見大樣圖。

8. 監獄隔離網的鋼門及相關部位均采用鍍鋅鋼管與片網焊接的做法，詳細信息可見大樣圖。
