監獄防攀爬隔離網建筑設計標準

按照《監獄建筑設計標準》防攀爬隔離網建設標準設計，主要參考以下標準設計：

1. 金屬網墻由網片、立柱、邊框、連接件等構件組成；網片宜為鋼絲焊接網或鋼板網；

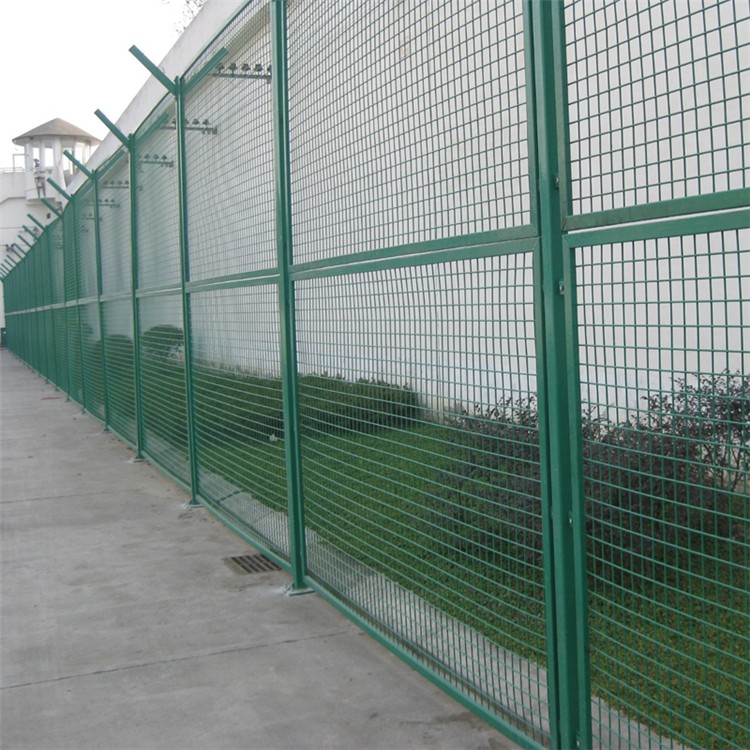

2. 鋼絲焊接網材質為CDW550級冷拔低碳鋼絲，網孔間距橫向不應大于100mm豎向宜為12.5mm±1.0mm鋼絲直徑不應小于4mm，網片焊點抗拉力不應小于2kN；

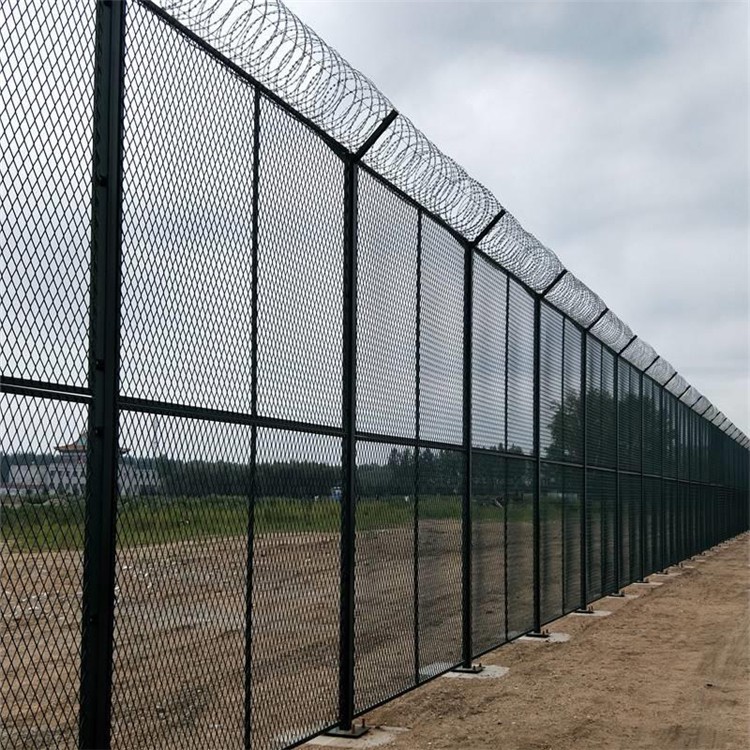

3. 鋼板網材質為Q235B鋼板，網孔宜為60mm×24mm棱形孔，鋼板厚度不應小于4mm；

4. 立柱材質為Q235B冷彎型鋼，間距不應大于2.50m，立柱壁厚不應小于3mm，立柱邊長或直徑不應小于80mm；

5. 邊框材質為Q235B冷彎方鋼，邊長不應小于40mm，壁厚不應小于2.0mm；

6. 立柱、邊框與網片宜采用抱箍、防拆卸螺栓、鋼板壓條等構件組裝連接；

7. 當安裝地面為泥土?xí)r，網片宜埋入地下且深度不應小于100mm；當為混凝土或巖石時，網片與地面應用角碼和膨脹螺栓固定，角碼間距不應大于600mm；

8. 金屬網墻基礎應根據地基情況設計，確保牢固；

9. 立柱不應向主要攀爬網側突出，如不可避免時應設防攀爬設施，立柱頂端應為尖形圓錐體；網墻和監獄圍墻連接處應增設蛇腹型刀刺網等其他防攀爬設施；

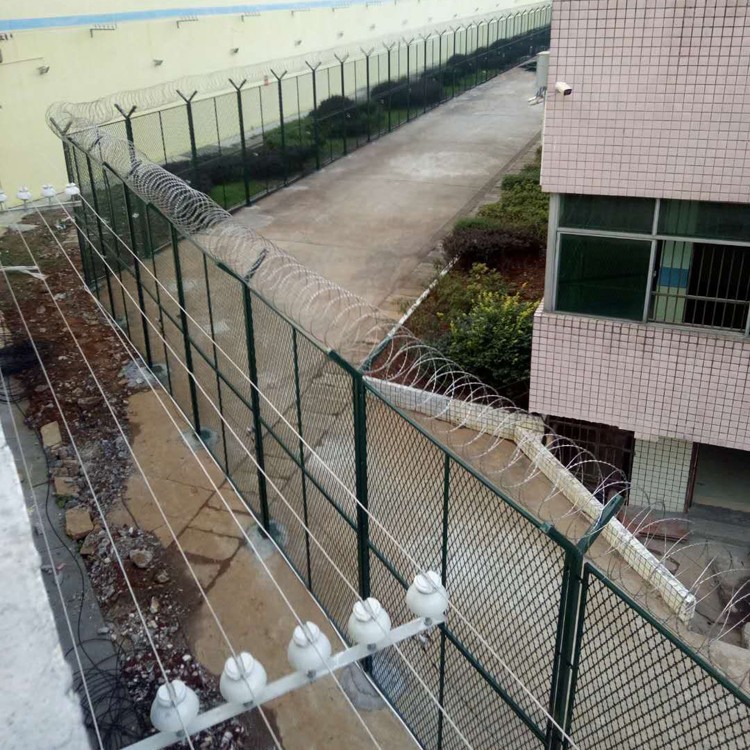

10. 金屬網墻的頂部應設一道蛇腹型刀刺網，蛇腹型道刺網材質宜為304不銹鋼，圈經宜為600mm，每米長度不應少于7圈，圈距排列應均勻，刀片形式宜為BTO-22（芯線直徑2.5mm±0.1mm，刀片厚0.5mm±0.05mm，刀片長22mm±1mm，刀片寬15±1mm，刀片間距36±1mm）用于支撐刀刺網的支架伸出刀刺網長度不應大于50mm；

11. 隔離網宜采用“熱鍍鋅+表面噴涂”雙層防腐處理，設計防腐年限不應少于10年；

12. 防攀爬隔離網適用于監獄圍網周界及監管區內的區域隔離，金屬防護網適用于封閉通道等需要隔離或防護的室內外其他部位；

13. 鋼絲焊接網的水平可視角度約為175°，人的手指無法伸入網孔；鋼板網的水平可視角約為171°，人的手指可以伸入網孔、腳趾較難伸入網孔。這兩種網片強度比較高，具有較好的防攀爬性能。
