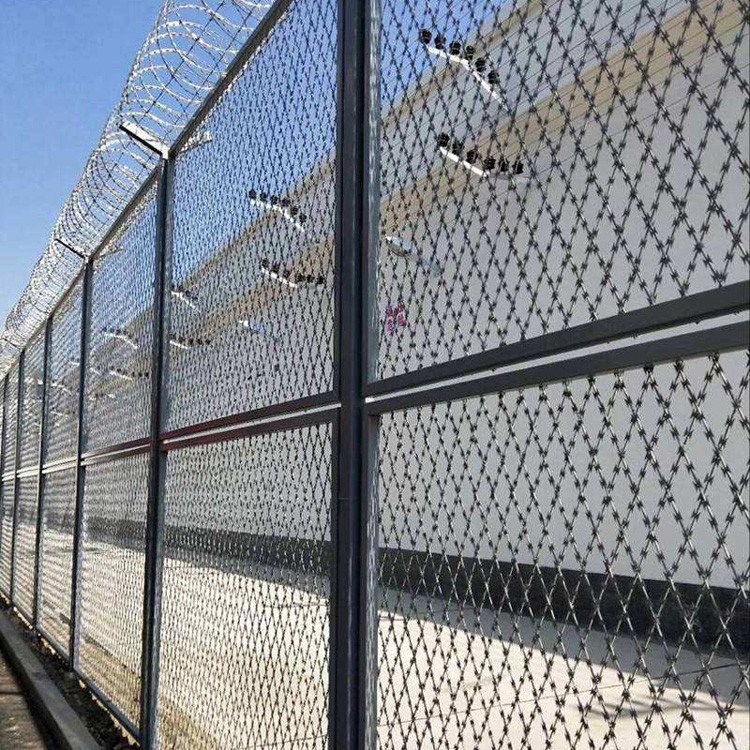

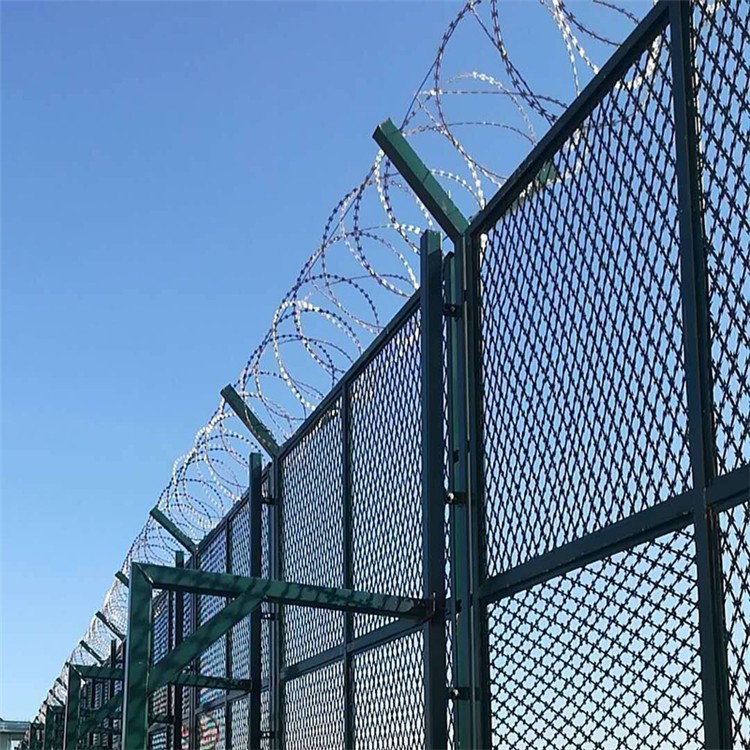

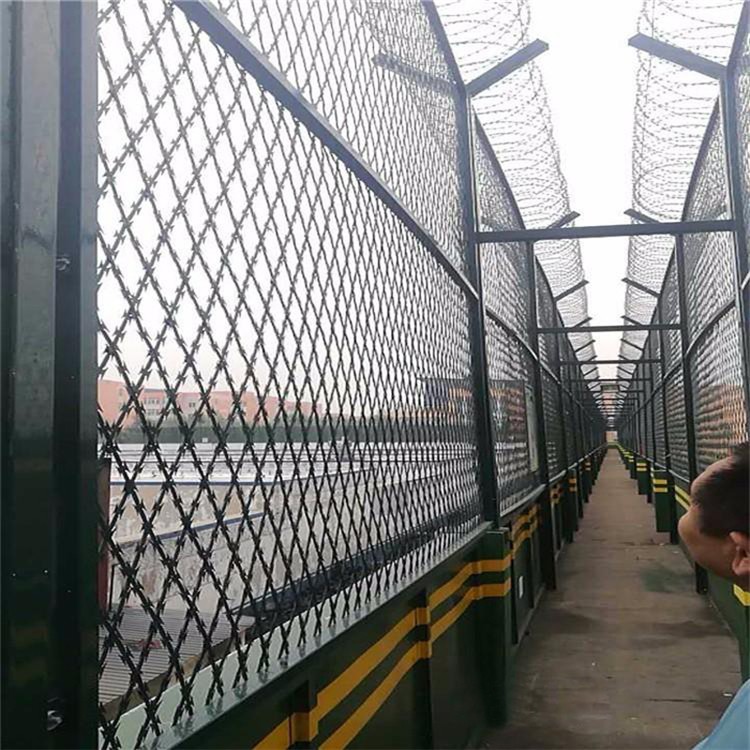

監獄外4米高刀刺隔離網設計方案

立柱：80mm×80mm×3.0mm熱鍍鋅方鋼管，地上高度4000mm,地下高度800mm（立柱底部需穿孔加橫筋固定）。

網片：寬2500mm、高2000mm；分上下兩層結構，總高4米；上下層之間邊耳連接，確保網片不變形。

網孔及絲徑：高純度合金低碳鋼直線型刀刺圈：BTO一22型，蕊絲直徑2.5mm。刀長22mm，刀寬15mm，厚度0.5mm，刀間距35mm。

監獄外4米高刀刺隔離網網片規格：50mm×100mm，橫筋與豎筋?yuàn)A角60度角或120度角，直線刀片刺網橫筋及豎筋與邊框夾角互為60度角或120度角；橫筋Ф4.0mm+縱筋Ф4.0mm 。

網片固定框：40×20×2.0mm鍍鋅方鋼管。每網片框增加一道方管垂直中稱。

固定邊框與刀片焊接網通過兩邊方鋼焊接連接，刀片焊接網居于固定邊框中間線，兩連接方鋼與刀片焊接網焊接于固定邊框中央；連接方鋼尺寸：15mmX2.5mm（塑后）。

監獄外4米高刀刺隔離網刀片焊接網與網片固定框居中焊接，所有焊點與固定邊框滿焊連接，要求焊透率，焊點光滑牢固、片網平整，同時要求保證每個焊點具備高度的抗剪力。
