高速鐵路橋下防護柵欄技術規格要求

添加時間：2022-07-20 點擊量：

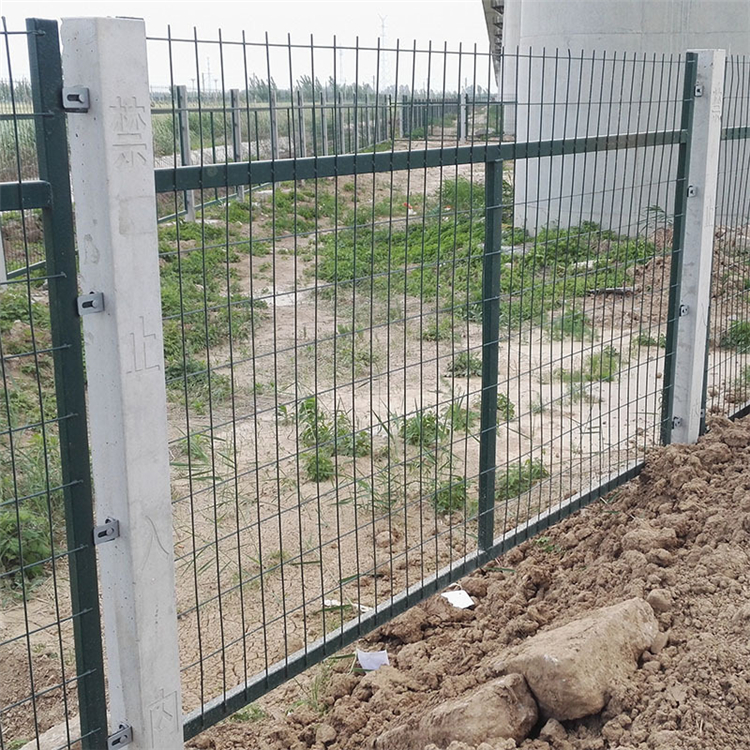

1、橋下防護柵欄主要組成：鋼筋混凝土立柱、金屬網片及連接部件組成，防護高度1.8m。

2、立樁：立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.5m。預制立時預留四個￠12mm圓孔，安裝時通過螺桿固定兩側連接板。

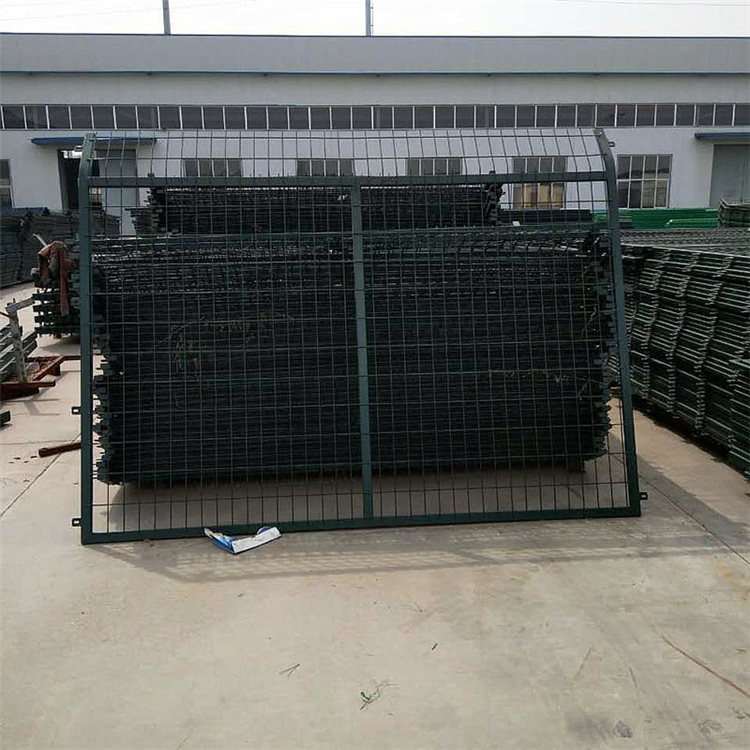

3、金屬網片：金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm；內部網絲采用HPB300￠4.0mm高線冷拔鋼絲，規格75mm*150mm。

4、連接板與螺栓：立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B兩種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。連接板的精度要求：長度誤差1.0mm，寬度誤差0.5mm，厚度誤差0.5mm，孔眼位置偏差1.0mm。

5、防腐處理：金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2，浸塑厚度0.8mm1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。網片制造精度要求：長度誤差2.5mm，高度誤差3.0mm。網片平整度要求：凸起或凹進值5.0mm。冷拔鋼絲鍍鋅前直徑誤差0.06mm。焊接網孔誤差3.0mm。焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差1.5mm。矩管邊框與連接板、網片鋼絲與鋼板、網片鋼絲與矩管邊框的焊接宜采用電阻焊、如用釬焊，應選用合適的焊條，使其變形小。焊接后應清理焊渣。對焊接產生的變形，應進行平整處理。為保證網片自身有足夠的強度，網片焊接點的強度應大于1KN，焊接點脫落數小于4。

6、柵欄門：柵欄門根據工務、電務等設備檢查和維修施工作業的需要設置。鋼筋混凝土立柱金屬網片防護柵欄可采用單開門或雙開門兩種形式。單開寬度1.5m，雙開寬度3m，其網片形式與防護柵欄保持一致，并通過銷鈾、銷鈾套與立柱連接。

7、連接配件：所有螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同連接點的厚度，選用圖集中不同尺寸的防盜螺栓，螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定，防止螺帽松動。
