防護隔離網表面防腐形式有熱鍍、噴塑、浸塑。

1.熱鍍鋅是將工件除油、酸洗、浸藥、烘干后浸入融化的鋅液里一定時間，提出來即可。熱鍍鋅車間隔離網外觀比電鍍鋅稍微粗糙，呈銀白色，外觀容易生產工藝水紋和少許滴瘤，尤其實在工件的一端較為明顯。但熱鍍鋅的鋅層比電鍍鋅厚幾十倍，防腐蝕性強，是電鍍鋅的十幾倍。

2.噴塑是利用電暈放電現象使粉末涂料吸附在工件上的。其過程是這樣的：粉末涂料由供粉系統借壓縮空氣氣體送入噴槍，在噴槍前端加有高壓靜電發生器產生的高壓，由于電暈放電，在其附近產生密集的電荷，粉末由槍嘴噴出時，形成帶電涂料粒子，它受靜電力的作用，被吸到與其極性相反的工件上去，隨著噴上的粉末增多，電荷積聚也越多，當達到一定厚度時，由于產生靜電排斥作用，便不繼續吸附，從而使整個工件獲得一定厚度的粉末涂層，然后經過加熱使粉末熔融、流平、固化，即在工件表面形成堅硬的涂膜。

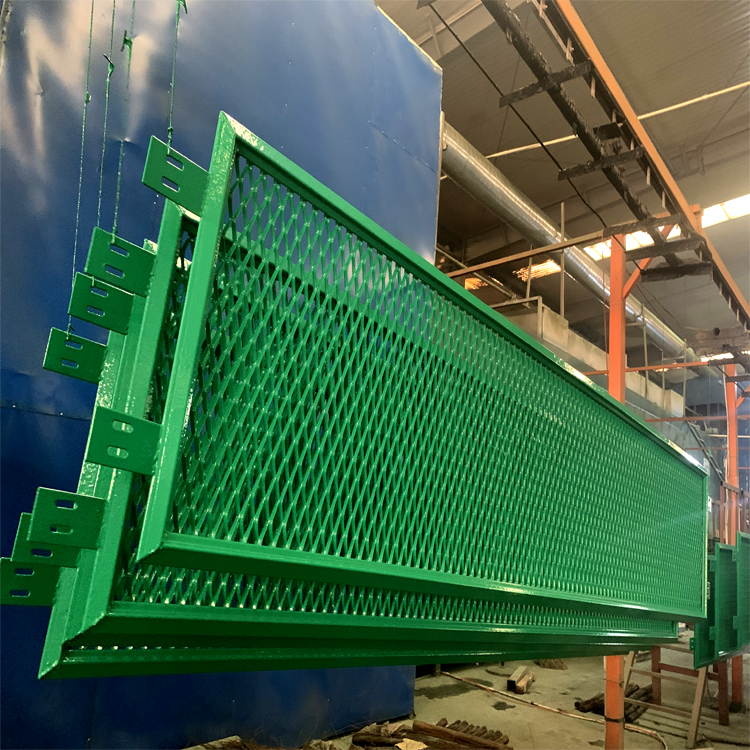

3.浸塑別名又稱涂塑，熱浸塑，熱敷涂塑。

(1). 預熱:將車間隔離網送入烤箱中，讓模具吸收熱量，以便于浸塑時塑溶膠在熱車間隔離網表面產生吸附，模具的體積大小和塑溶膠種類不同，預熱溫度和時間也不同。

(2). 浸塑:將預熱的車間隔離網浸入到塑溶膠中，一般浸入速度≤10mm/s，車間隔離網提升速度≤5mm/s。浸塑時間根據車間隔離網體積大小和產品厚度來設定，一般控制在1 ～ 60s。

(3). 塑化:將已經浸塑的車間隔離網送入烤箱中，對模具及其附著的塑溶膠加熱，目的是使塑溶膠塑化成型，塑化溫度和時間根據車間隔離網材質、體積大小以及產品硬度、厚度來設定。一般塑化溫度為200 ～350℃，塑化時間10 ～ 90s。

(4). 冷卻:塑化完成的車間隔離網離開烤箱，降低溫度使成型品進入常溫狀態，冷卻方式包括水冷和風冷。

標簽： 光伏太陽能發電設施隔離防護網、 高速公路中間防眩網隔離帶、 監獄隔離防護網、 湖泊保護隔離柵、 橋梁隔離防護網、 水源地隔離柵、 公路防護隔離網、 橋梁防拋網隔離柵、 海關隔離護欄網、
