1、圖中尺寸單位為mm。

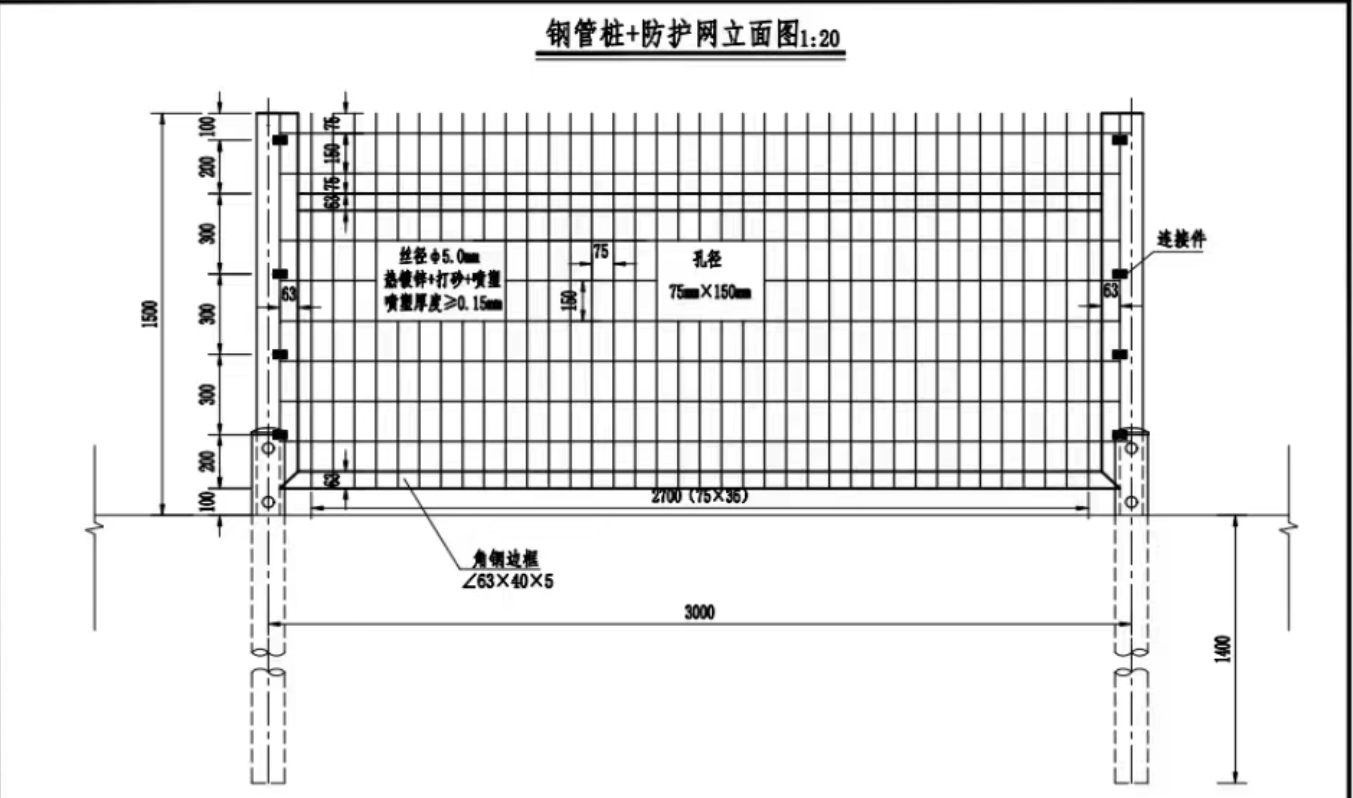

2、防護網采用熱鍍鋅+打砂+噴塑鐵絲框架焊接防護網，尺寸為1500mm×3000m (高X寬)，網孔尺寸為75mm×150mm，絲為Ф5.0mm，度不小于0.15mm。邊框采用角鋼《型號6.3/4)，規格為∠63×40×5mm。網片底部高出自然地面不大于0.1m

3鍍鋅鋼管獨立基礎采用Ф114×4mm無管，長為1.7m，打入地下1.4m，地上0.3m。在距離地面50mm、250mm處增設兩道連接螺栓孔，這兩道螺栓將防護網立柱緊固在鋼管樁上，螺栓規格為M20，也可采用廠家配套定型產品，螺栓表面需進行防腐處理。

4、立柱采用C型鋼，型號為C80X40X20X3，立柱開口面向渠道。立柱與網片采用防盜螺栓連接，防盜螺栓表面須做防腐處理。

5、立柱應進行除銹、鍍鋅、噴塑等防腐處理，除銹后表面清潔度達到GB8923中規定的Sa2.5級要求，熱鍍鋅平均厚度不小于80 um，局部厚度不小于60μm，鍍鋅后噴塑，顏色同防護網。
