飲用水水源地一級保護區防護隔離柵設計說明

添加時間：2022-08-08 點擊量：

飲用水水源地一級保護區隔離柵設計說明

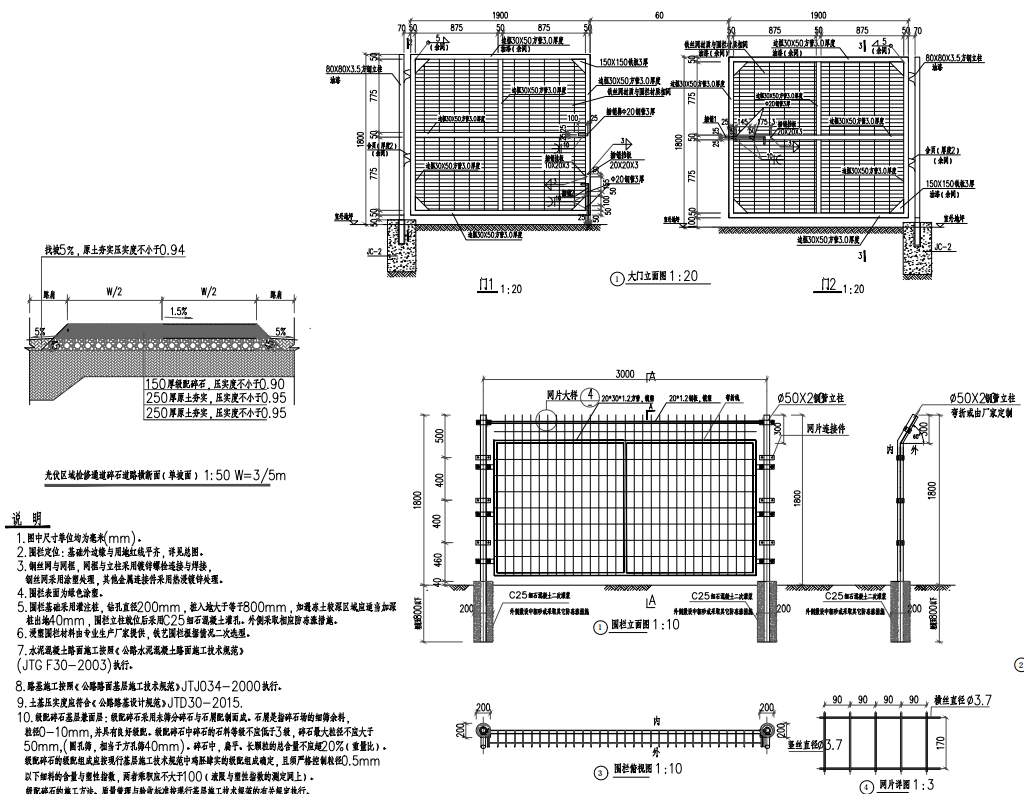

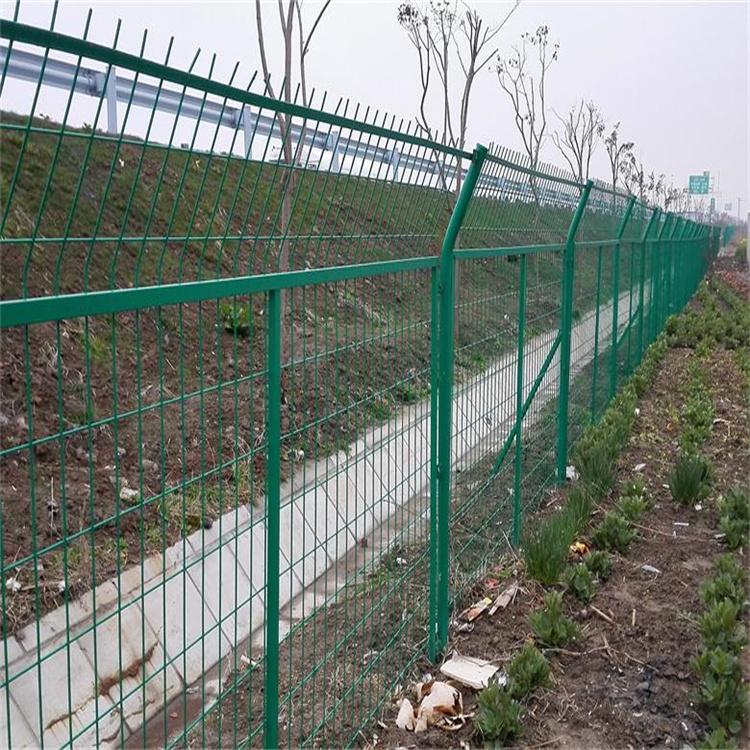

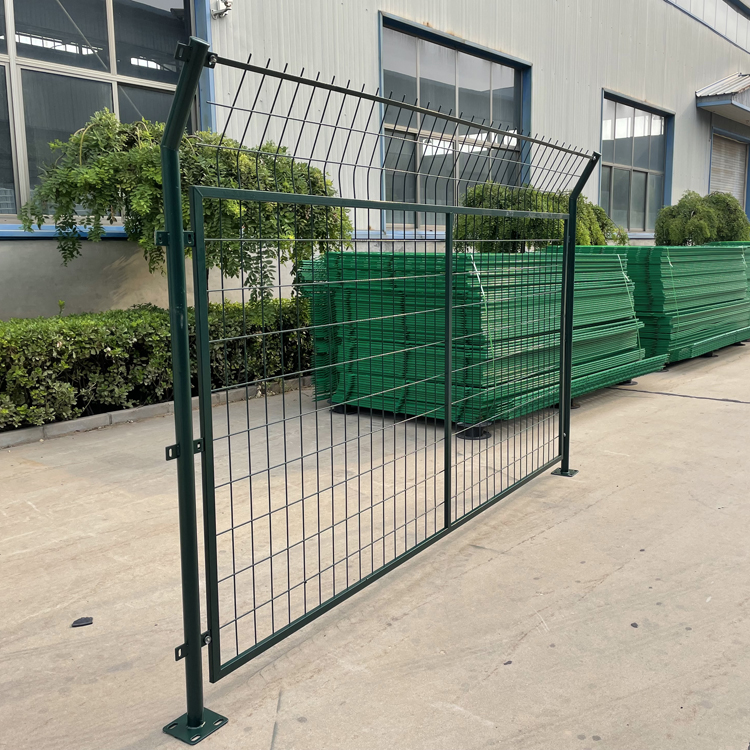

1防護隔離柵采用鋼管立柱焊接網隔離柵。隔離網總高 1.8 米，每 3 米一節段。隔離柵安裝應保證焊接網隔離柵的平縱線相對美觀。焊接網隔離柵立柱采用鋼管。邊框、網面采用Φ5.0mm 冷拔鋼絲點焊成型，基礎采用現澆 C25混凝土。所有鋼構件均應先焊接成型后再進行防腐處理，表面處理采用聚氯乙烯熱固性粉末涂層。涂層顏色一般為RAL6005。

2、鋼材為碳素結構鋼 Q235，其技術條件應符合《碳素結構鋼》（GB/T700-2006）的規定。金屬網所有鋼絲，應為碳素鋼絲，并符合《一般用途低碳鋼絲》（YB/T5294-2006）的規定。連接件：可采用冷軋或熱軋鋼板，其技術條件應符合《碳素結構鋼》（GB/T700-2006）、《止動墊圈技術條件》（GB/T98-1988）的規定。

3、基礎部分根據各地區地質地貌的結構和復雜程度的差異，施工的過程中要針對不同地質狀況實施專業技術，基礎部分根據實際情況，一般地質如粉土，沙土等，地基承載力＜300KPa，采用300×300×1000 mm的基礎，以達到其基礎的穩定；特殊地質如山區段，地基承載力≥300KPa，采用300×300×500 mm的基礎。說明中隔離柵樣式及參數僅為推薦，不作為指定樣式，施工選取隔離柵時，隔離柵立柱、橫梁、孔徑等不得低于本圖提供參數，且需滿足《隔離柵》（GB/T 26941-2011）規范中相關參數要求。
