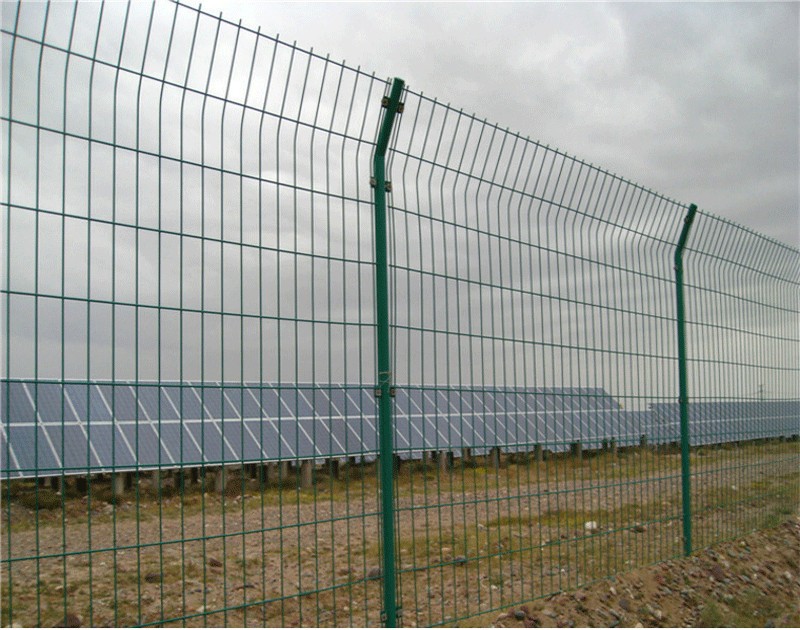

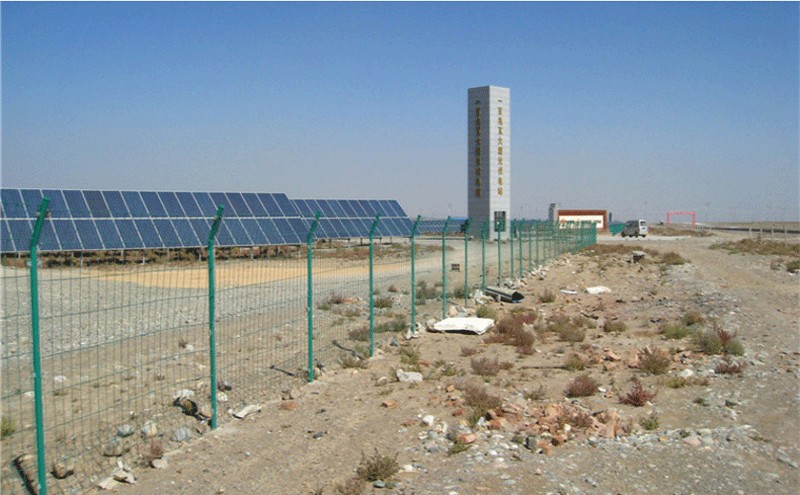

變電站圍網鋼柱由Q235B級鋼制成, (參考NFA35.501標準) , 根據NFA49.700標準,鋼柱的內外層均須熱浸鍍鋅,外表面應涂-層最小厚度為100微米的高粘度熱敷塑料涂層,涂層顏色為深綠色。鋼柱的任一截面,其平行于圍欄軸線的截面模數(截面抵抗矩)應大于15cm3。中間柱宜采用90x 50x 3mm空腹矩形鋼柱,端柱、角柱、和加強柱宜采用80x 80x 3mm空腹方形鋼柱,鋼柱中不得有槽縫。

變電站圍網每個鋼柱均應埋入混凝土基礎中95cm。這些基礎由承包商制造且應滿足實驗要求,其最小尺寸為30x30x 105cm。基礎上表面高出混凝土底板5cm,基礎混凝 土每立方米中應含有250kg 425號水泥或等代水泥(見規格書BTS1.04部分)。

變電站圍網柱子總高度為3.5m ,基礎以上高度2.55m,柱子間距2.5m.每根柱子上有六個固定件用于鏈節系緊鋼絲網。這些固定件應在鍍鋅之前焊接到鋼柱上。角柱、端柱及加強柱應配有支撐角鋼,采用Q235B級鋼,規格為L(zhǎng) 50x 5mm。支撐角鋼應安裝于鋼絲網內側,其防腐要求(鍍鋅及包塑等)與鋼柱相同。兩根加強柱之間的更大距離為50m。角柱、端柱或加強柱應裝有固定件用于連接系緊鋼絲或固定件。這些固定件應在鍍鋅之前焊到鋼柱上。
